О дисках

"80% красоты автомобиля зависит от его колес".

Генри Форд

ТИПЫ ДИСКОВ

Колесные диски делятся на две большие группы: стальные и сделанные из легких сплавов.

   1. Стальные
  2. Легкосплавные

Стальные, точнее, их части, штампуют из листа, а потом эти части соединяют сваркой. Получается предельно дешево и достаточно качественно — именно поэтому подавляющее большинство автомобилей на заводском конвейере оснащают стальными.стальной диск

Достоинства:

+ невысокая цена;
+ довольно высокая прочность и возможность восстановления даже в случае очень сильного смятия закраин.

Недостатки:

- большая масса;
- невысокая точность изготовления (а значит, возможны проблемы с балансировкой) и устаревший дизайн;
- невысокая коррозионная стойкость, во многом обусловленная качеством покрытия. При этом самая низкая коррозионная стойкость у дисков, покрытых эмалью и электрофорезом.

Легкосплавные по многим свойствам лучше стальных. Они допускают любые игры с дизайном, у них высочайшая точность изготовления, они прекрасно отводят тепло от тормозного узла, но главное — они легкие (чем легче, тем меньше общая масса неподрессоренных частей автомобиля, а значит, тем лучше). Это общие достоинства. Более точно судить об их плюсах и минусах можно, лишь учитывая, каким способом и из какого именно сплава они сделаны — тут много нюансов, колесо колесу рознь.

По способу изготовления легкосплавные диски делятся на литые и кованые.

литой дискЛитой имеет зернистую внутреннюю структуру металла, и в этом его основной минус: при долгой езде по колдобинам в металле идет процесс накопления микротрещин (невидимых и потому опасных), которые рано или поздно проявят себя — от сильного удара может расколоться.

Недостатки:

- литой требует серьезной защиты поверхности, без этого он быстро покрывается белесой оксидной пленкой и теряет товарный вид;

- литой довольно хрупкий: при очень сильном ударе раскалывается, что на высокой скорости чрезвычайно опасно. Чтобы обеспечить достаточную механическую прочность, приходится увеличивать толщину стенок, а это снижает столь желанный выигрыш в весе.

Кованый. Ковка обеспечивает исключительно высокую прочность и жесткость конструкции. Кованый диск держит сильнейшие удары; в крайнем случае он не лопается, как литой, а гнется без образования трещин, что, безусловно, безопаснее. Кроме того, он очень легкий. Сравните: стальной штампованный, допустим, для Renault Logan весит 9 кг, литой алюминиевый - 7,8 кг, а кованый алюминиевый - 6,8 кг. Помять его теоретически можно, но усилие, воздействующее на кованый диск должно быть многократно больше, чем на другие типы.кованый диск

Коррозионная стойкость кованого диска значительно выше, чем литого, а значит, ниже требования к защите поверхности. Если бы не высокая стоимость, обусловленная сложностью технологии, кованые, наверное, давно бы вытеснили все остальные - по большинству характеристик кованым нет равных.

Льют и куют диски из алюминиевых и магниевых сплавов. Если расположить легкосплавные диски в порядке «от минуса к плюсу» по чисто техническим параметрам, то ряд будет таким: литой магниевый (легкий, но капризный, быстро растрескивается), литой алюминиевый (нормальный по совокупности качеств), кованый алюминиевый (прочный и легкий) и кованый магниевый (сверхпрочный и легкий). Но при выборе, понятно, не только технические параметры играют роль. Советуем сразу отбросить крайности: магниевые диски, как литые, так и кованые, — большая редкость, их, как правило, делают только на заказ для спортивных машин.

МАРКИРОВКА КОЛЁСНЫХ ДИСКОВ

Почти на каждом автомобильном диске можно найти его маркировку. Если таковая нашлась, тогда, ознакомившись с условными обозначениями ниже, вы самостоятельно легко разберётесь во всей необходимой вам информации, относящейся к данному изделию, которая позволит определить степень его соответствия вашему автомобилю.

Однако, прежде чем начать самостоятельный подбор дисков по автомобилю, мы рекомендуем заглянуть в руководство по эксплуатации вашего авто. Здесь вы найдёте параметры – обязательные и рекомендуемые изготовителем вашего транспортного средства. Следует помнить, что автопроизводители рассчитывают элементы подвески, тормозных систем, крепления колёс и пр. под определённые типы колёсных дисков.

Другой способ узнать необходимые индексы – считать маркировку с дисков, установленных на вашем авто в текущий момент.

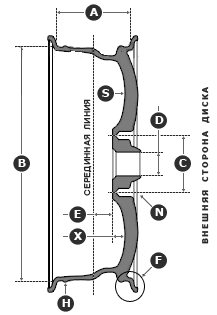

размер диска





       A – ширина обода, выражаемая в дюймах.
       B – диаметр обода колёсного диска, выражается в дюймах.
       C – диаметр размещения крепежных отверстий (PCD).
       D – диаметр центрального отверстия (DIA), мм.
       E – вылет диска, мм.
       N – количество крепёжных отверстий.
       F – закраина посадочного места.
       H – тип хампа (hump, англ.).
       S – внутренняя поверхность диска.
       X – X-фактор, мм.





Разберём маркировку автомобильного диска на примере следующей записи:

6,5 J x 15 H2 4х100 ET40 d60.1

Расшифровка маркировки дисков для авто

6,5 (rim width) – ширина обода A, измеряемая в дюймах.

15 (rim diameter) – диаметр обода колеса B, измеряемый в дюймах. Эта величина определяется без учета высоты закраин обода.

J (flange) – обозначение профиля закраин обода F. J – наиболее распространённый тип. Также для легковых автомобильных дисков имеют место следующие типы: JJ, JK, K, B, D, P.

H2 (hump) – кольцевые выступы H на посадочном месте обода. Хампы предназначены для надёжной фиксации бортов бескамерных шин при боковых воздействиях, как-то на поворотах, препятствуя оттоку воздуха. Индекс H2 означает, что такие выступы присутствуют с двух сторон обода (в отличие от индекса H, указывающего на наличие хампа лишь с одной стороны).

D60.1 (hub diameter) – диаметр центрального отверстия D под ступицу колеса (DIA), которое измеряется со стороны привалочной плоскости. DIA является одним из важнейших показателей, определяющих соответствие колёсного диска автомобилю. Точное совпадение диаметров посадочного цилиндра и отверстия даёт абсолютное центрирование колеса. Если эти диаметры не совпадают, то окончательное центрирование обеспечивается посредством конических или сферических форм у крепёжных болтов/гаек и соответствующих им отверстий автодиска. Также в данной ситуации используются центровочные кольца.

Как правило, точная посадка обеспечивается при установке оригинальных дисков автопроизводителя. Большинство же сторонних производителей комплектуются уплотнительными центровочными кольцами. Это обусловлено такими факторами, как относительная унификация дисков и удешевление их производства – ощутимо дешевле снабжать изделия центровочными кольцами, нежели выпускать продукцию, отличающуюся лишь диаметром центрального отверстия с шагом в доли миллиметра.

X-фактор (X-factor) – весьма условный показатель X, определяющий расстояние между плоскостью крепления колёсного диска и его задней поверхностью. Само по себе это пространство позволяет устанавливать диски на автомобили, у которых элементы тормозной системы выступают за привалочную плоскость.

Расположение крепёжных отверстий

4х100 – количество N отверстий под крепёжные болты/гайки (4) и диаметр C их расположения (100мм). Диаметр окружности, по которой размещены отверстия, носит название PCD (Pitch Circle Diameter).

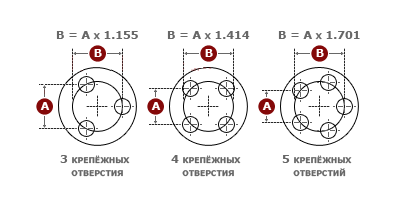

В зависимости от количества крепёжных отверстий для вычисления параметра PCD из известного расстояния между отверстиями используются различные коэффициенты (см. рис. ниже).

PCD диска




A – ширина между центрами двух соседних отверстий, мм.

B – диаметр условной окружности, по которой расположены центры крепёжных отверстий (PCD), мм.





         Отверстия креплений могут иметь приличный допуск в диаметре, однако посадка болта происходит однозначно и абсолютно по центру за счёт конических направляющих. Потому минимальное расхождение центров отверстий означает, что плотная посадка обеспечена только одному болту – остальные, вероятнее всего, будут затянуты с перекосом, исключая правильную централизацию. Таким образом, при вращении колеса будем иметь биение – это раз, а второе – дополнительную "вращающуюся" нагрузку на болты или гайки.

Важно!

Установка автомобильных дисков с PCD, отличным от номинального, запрещена!

Вылет диска

ET40 (Einpress Tief, нем.; offset, англ.) – вылет диска E: расстояние между плоскостью крепления диска колеса и плоскостью симметрии обода, мм. Для каждого автомобиля этот параметр устанавливается заводом-изготовителем.

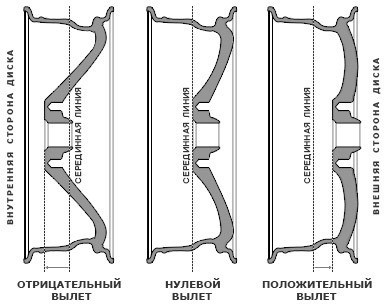

Вылет может принимать как положительные, так и отрицательные значения, в зависимости от положения привалочной плоскости относительно центральной линии обода.

Положительный вылет соответствует конструкции, у которой привалочная плоскость располагается ближе к внешней стороне колёсного диска, нежели серединная плоскость обода колеса. Обратное же положение свидетельствует об отрицательном значении.

С уменьшением значения ET по числовой оси координат колёса начинают выступать в стороны за пределы кузова автомобиля – колея становится шире. Увеличение выноса приводит к сужению колеи. Обычно, допустимая производителем дельта составляет около 5 мм.

Параметр ET не является обязательным и может отсутствовать в маркировке.

Также может быть указано:

  • Дата изготовления. Обычно год и неделя. Например: 0416 означает, что диск выпущен в 4 неделю 2016 года.

  • SAE, ISO, TUV, РСТ — клеймо контролирующего органа. Маркировка свидетельствует о соответствии колес международным правилам или стандартам.

  • MAX LOAD 2000LB — очень часто встречается обозначение максимальной нагрузки на колесо (обозначают в килограммах или фунтах). Для перевода фунтов в килограммы, нужно разделить их на коэффициент 2,2.

Чтобы подобрать диски по модели или марке автомобиля, воспользуйтесь специальной формой слева.

Диски – это очень важный конструктивный элемент между шиной и подвеской автомобиля!
